长盛CS9950CGS接地阻抗测试仪
性能特点
◆对设备金属部件与保护接地端子之间精密测量
◆恒流输出:输出电流不受负载和市电的影响,保证测试数据的准确、可靠;
◆线性功放驱动:测试仪采用DDS原理产生标准的正弦波送给性功放驱动输出,波峰因数在1.3~1.5范围内
◆输出频率可供选择:测试仪提供两种测量输出频率50/60Hz
◆四端测量法,测试精度高
◆前面板软件校准:仪器的校准可通过前面板按键进行,无需打开仪器机壳
◆选配RS232、RS485接口,标配PLC接口
深圳市新博恩电子仪器有限公司

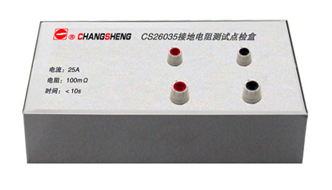

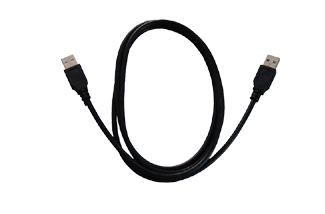

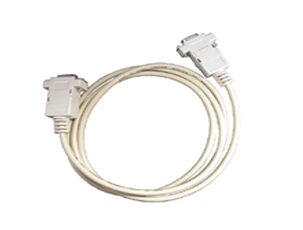

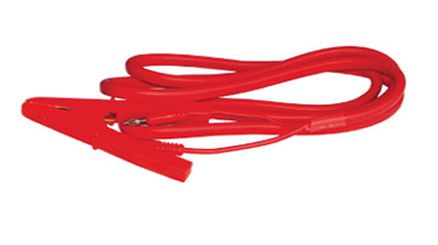

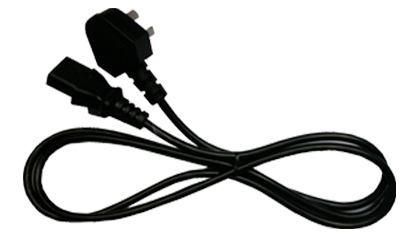

性能特点 ◆对设备金属部件与保护接地端子之间精密测量 ◆恒流输出:输出电流不受负载和市电的影响,保证测试数据的准确、可靠; ◆线性功放驱动:测试仪采用DDS原理产生标准的正弦波送给性功放驱动输出,波峰因数在1.3~1.5范围内 ◆输出频率可供选择:测试仪提供两种测量输出频率50/60Hz ◆四端测量法,测试精度高 ◆前面板软件校准:仪器的校准可通过前面板按键进行,无需打开仪器机壳 ◆选配RS232、RS485接口,标配PLC接口 型号 CS9950CGS GR 输出电流 范围 3.0A~30.0A 精度 ±(2%读值+0.02A) 分辨率 0.01A 大输出功率 135W(30A/0.15Ω) 大输出电流 30A 电阻上限设定值 输出波形 正弦波 输出波形失真度 ≤2%(空载或纯阻性负载) 波峰因数 1.3~1.5 输出信号类型 DDS+功放 测试时间 0.3s~999.9s 0=连续测试 间隔时间 0.0s~999.9s 0=间隔时间关 接地电流表 测量范围 1.00A~30.00A 分辨率 0.01A 精度 ±(2%读值+0.02A) 显示值 均方根值 接地电阻表 范围 0~510mΩ 精度 ±(2%读值+2mΩ) 分辨率 0.1mΩ 测量法 四端法 计 时 器 范围 0~999.9s 分辨率 0.1s 精度 ±(0.1%+50ms) 名称 型号 图片 类型 描述 接地附件(红色) CS26011-1 标配 1个 电源线 CS26031-1 标配 1个 USB接口电缆 CS26027-1 标配 1个 数据连接线 CS26023-1 标配 1个 接地电阻点检盒 CS26035 选配 1个
型号
CS9950CGS
GR
输出电流
范围
3.0A~30.0A
精度
±(2%读值+0.02A)
分辨率
0.01A
大输出功率
135W(30A/0.15Ω)
大输出电流
30A
电阻上限设定值
输出波形
正弦波
输出波形失真度
≤2%(空载或纯阻性负载)
波峰因数
1.3~1.5
输出信号类型
DDS+功放
测试时间
0.3s~999.9s 0=连续测试
间隔时间
0.0s~999.9s 0=间隔时间关
接地电流表
测量范围
1.00A~30.00A
显示值
均方根值
接地电阻表
0~510mΩ
±(2%读值+2mΩ)
0.1mΩ
测量法
四端法
计
时
器
0~999.9s
0.1s
±(0.1%+50ms)
