产品名称：日本横河GP20数据记录仪|日本横河GP20代理|记录仪GP20
产品型号：GP20
生产厂商：日本横河TOYOGAWA
产品数量：不限
产品单价：电议
产品介绍

日本横河GP20数据记录仪|日本横河GP20代理|记录仪GP20

提供流畅熟悉的人性化用户界面
观测：历史趋势的无缝显示


测量过程中可以滑动或拖动显示数据，实现历史趋势的无缝显示。从而使用户界面更加直观，易于操作。
  • 丰富的显示功能
  • 强大的数据搜索功能
  • 状态指示灯功能




时间轴缩放 移动刻度以查看细节
  [申请中]
拖动刻度，显示相应的数字值。
可以插入的BMP图片，对刻度进行自定义。




改变数值的位置
通过上下左右拖动数值显示部分，可以更改数值位置。





强大的搜索功能
通过日历和一览画面等丰富的显示功能，可轻松找到想要的数据。





互动：触屏式操作、手写输入等


一键即可显示菜单 像PC机一样连接鼠标和键盘






手写输入信息
利用多屏显示监视多个画面
可以用附带的手写笔或指尖在波形区域画图或输入文字，甚至可以选择颜色和线的粗细。 可将显示分割为2~6个部分分别排列在屏幕上，这2~6个部分都有9种格式可供选择，多可保存20个分屏画面。 多屏显示仅适用于GP20。







人性化用户界面
设计中的人性化体现在屏幕颜色和按钮大小等方面，屏幕间切换更方便，这一设计带来了直观、简单的用户体验。菜单屏是透明的，输入设置的同时还可以看到已输入的数据。

2
高度灵活的可扩展结构

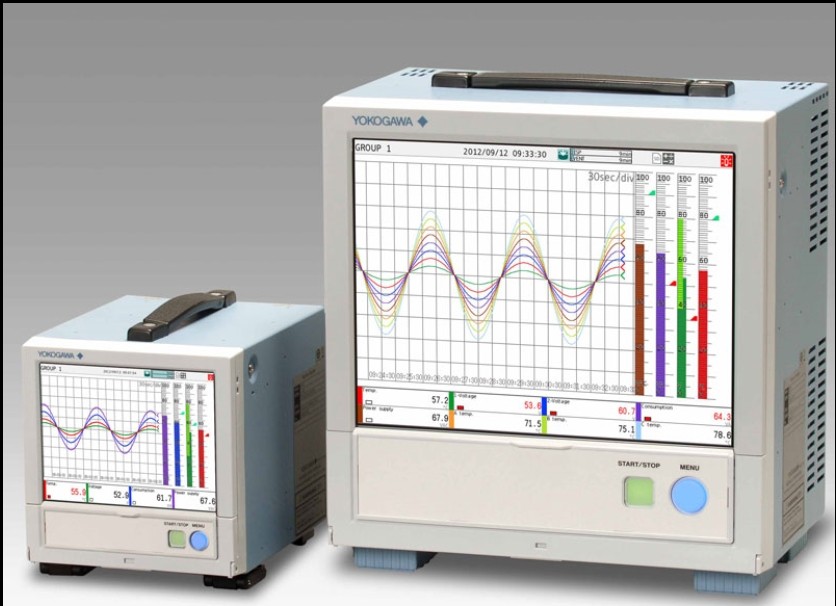

不同型号外观对照：


构造特色：


模块化结构支持输入/输出扩展
丰富的输入/输出模块可供自由选择。输入/输出端子可拆卸，分为M3螺丝型和夹紧型两种。 高度灵活的设计允许用户在任何时候增加或移除模块。
多通道测量与记录
   支持多达100通道的输入。GP10大通道数30个；GP20大通道数100个。
便携款式
   携带方便，操作性能优异。
高度安全
   前面板翻盖可以上锁，这样便可防止对电源开关或外存进行错误操作。
散热结构
   GP采用散热结构可以确保模块端子之间的温度均匀分布。

EMR(电磁继电器)模块：



3
丰富的网络功能和软件
Web应用使GP与PC系统实现无缝对接
通过网络浏览器(Internet Explorer 6/8)可以实时监视和改变设置。无需使用软件便可建立起远程实时监视系统，设置简单、成本低廉。 正如在GP主机画面上那样，网络浏览器也可以分屏显示多个监视画面，甚至还可以为监视画面创建“我的收藏”进行保存。使用滚动条滚动趋势波形时，可以无断点确认过去趋势和当前趋势。 当采样间隔为1秒时，可以显示1个小时内的历史趋势。







实时监视画面(趋势)
设置画面(AI通道)


标准软件


通用浏览器
  保存在GP的数据文件或者从FTP等传输到文件服务器的数据文件可以用浏览器(Viewer)打开，然后显示或打印。     可以对某个区间的数据进行统计运算，并将其转换成ASCII、Excel等格式。
离线设置软件
   在PC上输入各种设置，然后将这些设置保存到硬盘或者传输到GP。因为使用的是网络浏览器，所以操作跟 Web    应用类似。
可支持的操作系统
   Windows XP、Windows Vista、Windows 7
   请从以下网址下载新版软件:www.smartdacplus.com/software/en/

报告输出功能和打印输出功能


 打印输出功能
可以直接从GP打印报告和快照，而无需通过PC。
创建报告功能
针对每种报告文件，可以按照格式创建相应的PDF文件。
EXCEL表格模版功能
使用EXCEL表格模版功能可以自动生成报告文件。兼容EXCEL表格意味着可以大大节省报告的制作时间。

主要网络功能


 基于FTP的文件传
 Modbus/TCP(以太网连接)
Modbus RTU(RS-422A/485连接)

4
安全可靠，坚固耐用
数据冗余
通过内部存储器和外部存储介质实现数据冗余。


防尘防水保证高显示品质
位于触摸屏表面的保护膜，其前后两面均涂有特殊涂层。这样不但可以避免屏幕划伤，防止化学品和溶剂的腐蚀，还可以保持屏幕的高清显示和抗强光显示。
* 通过抑制因光干涉产生的牛顿环(同心圆环)，可以提高视觉清晰度。
数据保持格式可选(二进制或文本)
如果希望提高数据的安全性，可以将测量数据保存为二进制格式。此格式很难被传统的文本编辑器及程序破译或修改。但是如果希望用文本编辑器或电子表格程序直接打开数据，则可以选择文本格式。这样无需使用软件便可对测量数据进行处理。
大容量内部存储器


显示数据文件的采样时间 测量CH=30通道、运算CH=0通道
内部存储器 500MB
显示更新（分/div） 30分钟
采样周期（s） 60秒
采样时间 约2.5年





事件数据文件的采样时间  测量CH=30通道、运算CH=0通道
内部存储器 500MB
采样周期(s) 1秒
采样时间 约1个月


符合标准

两点触屏技术
传统的电阻式触摸屏只能检测到一个触摸点。而GP的内置控制器拥有特殊运算方法，在趋势监测时可以使用平移或缩放功能，是全世界采用两点触摸屏技术的无纸记录仪。

5

6
型号


型号 描述
GP10 小屏幕的无纸记录仪
GP20 大屏幕的无纸记录仪

资料


名称 描述 文件类型
GP_BU04L52B01-01C_1120 GP系列便携式无纸记录仪中文简介
2.59 MB 		下载

软件


名称 描述
GA10-SMARTDAC+数据记录软件 数据记录软件GA10监视并记录多种仪表的数据，通过将监视和记录作业集中到一台计算机上，可以节省时间和精力。 y-Link
SMARTDAC+Excel报告模拟器 SMARTDAC+Excel 报告模拟器，适用于硬件GP10/GP20，可以用于检查Excel生成的报告模版的完整性，可以在使用GP10/GP20之前测试文件并获得模拟结果。 y-Link
SMARTDAC+GP的手机和WEB应用APP 通过该APP，可以在智能手机用户终端的Web浏览器上显示趋势和数值。 y-Link
SMARTDAC+报告模板生成器 SMARTDAC+报告模板生成器，适用硬件GP10/GP20 y-Link
TingMS测试管理解决方案 新的测试管理软件TingMS在原有基础上增加GP10/20及WT300系列功率计的驱动支持。 y-Link
