产品名称:涂覆层测厚仪CTG2200|北京硕德CTG2200|CTG2200涂覆层测厚仪代理
产品型号:CTG2200涂覆层测厚仪
生产厂商:北京硕德
产品数量:不限
产品单价:电议

涂覆层测厚仪CTG2200|北京硕德CTG2200|CTG2200涂覆层测厚仪代理

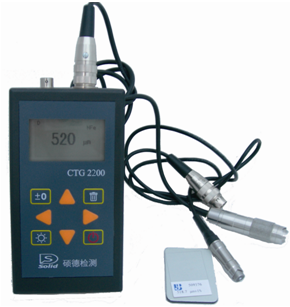

CTG2200涂覆层测厚仪

便携式涂覆层测厚仪可快速、无损、精密地进行涂、镀层厚度的测量。本仪器能广泛地应用在电镀、防腐、航天航空、化工、汽车、造船、轻工、商检等检测领域。配置不同的测头,适用于不同场合。CTG2200型涂覆层测厚仪采用了磁性法和涡流法两种测厚方法。即可测量磁性金属基体(如钢、铁、合金和硬磁性钢等)上非磁性覆盖层的厚度(如锌、铝、铬、铜、橡胶、油漆等)。也可测量非铁磁性金属基体(如铜、铝、锌、锡等)和奥氏体不锈钢上非导电覆盖层的厚度(:橡胶、油漆、塑料、阳极氧化膜等)

主要特点

  •          (2%+1)/(1%+1)测值精度高
  •           测量响应时间短,测值速度快
  •          分体式设计,适用性强、测值稳定
  •          强大的数据处理分析:5种统计值和直方图
  •          7种测头(F400F1F1/90°F10N400N1CN02)可供选择,满足客户多种测量需求

性能指标



测量范围

0~1250μm

测量精度

一点校准:±(2%+1)  二点校准:±(1%+1)

校准方法

一点校准/二点校准/基本校准

显示分辨率

0.1μm(测量范围小于100μm) 1μm (测量范围大于100μm)

重量

250g(包括电池组)

工作环境

温度:0℃~50℃ 湿度:20%~90%

工作方式

直接方式和成组方式

测量方式

连续测量/单次测量

关机方式

手动关机/自动关机

操作提示

音乐铃声,错误提示

信号处理

阈值限界

对限界外的测量值能自动报警

数据分析

可用直方图对一批测量值进行分析

统计量

平均值(MEAN)/标准偏差(S.DEV)/测试次数(No.)/大测试值(MAX)/小测试值(MIN)

存储

厚度值

500个数据

删除

单个可疑数据/组内所有数据

电源

电池

商业镍氢/碱性电池    9V

电源监测

欠压指示

标配

主机                       1台

测头(N1或F1)           1支

标准片                    4片

基体                       1块

9V碱性电池              1节

使用说明书              1本

选配

打印机

串口热敏打印





测头型号

F400

F1

F1/90°

F10

N400

N1

CN02

工作原理

磁    感    应

涡    流

测量范围(mm)

0~400

0~1250

0~10000

0~400

0~1250

10~200

( 铜上镀铬  0~40)

低限分辨力(mm)

0.1

0.1

10

0.1

0.1

1

示值

误差

一点校准(mm)

±(3%H+0.7)

±(3%H+1)

±(3%H+10)

±(3%H+0.7)

±(3%H+1.5)

±(3%H+1)

二点校准(mm)

±(1%H+0.7)

±((1%H+1)

±(1%H+10)

±(1%H+0.7)

±(1%H+1.5)

--------

测试

条件

小 曲 率 半径(mm)

1

1.5

平直

10

1.5

3

平直

仅为平直

小面积 的 直径(mm)

F3

F7

F7

F4

F4

F5

F5

F7

基 体 临 界 厚 度 (mm)

0.2

0.5

0.5

2

0.3

0.3

0.3

无限制




测头选用参考表(1)



覆盖层

基体

有机材料等非金属覆盖层(如:漆料、涂漆、珐琅、搪瓷、塑料和阳极化处理等)

覆盖层厚度不过100mm

覆盖层厚度过100mm

如铁、钢等磁性金属

被测面积的直径大于30mm

F400型测头0~400mm

F1型测头   0~1250mm

F400型测头0~400mm

F1型测头   0~1250mm

F10型测头  0~10mm

被测面积的直径小于30mm

F400型测头0~400mm

F1型测头   0~1250mm

F400型测头0~400mm

如铜、铝、黄铜、锌、锡等有色金属

被测面积的直径大于10mm

N400型测头0~400mm

N1型测头   0~1250mm

N400型测头0~400mm

N1型测头  0~10mm

被测面积的直径小于10mm

N400型测头0~400mm

N1型测头   0~1250mm

N400型测头0~400mm



测头选用参考表(2)



覆盖层

  基体

非磁性的有色金属覆盖层(如:铬、锌、铝、铜、锡、银等)

覆盖层厚度不过100mm

覆盖层厚度过100mm

如铁、钢等磁性金属

被测面积的直径大于30mm

F400型测头0~400mm

F1型测头   0~1250mm

F400型测头0~400mm

F1型测头   0~1250mm

F10型测头  0~10mmm

被测面积的直径小于30mm

F400型测头0~400mm

F400型测头0~400µm

F1型测头   0~1250mm

如铜、铝、黄铜、锌、锡等有色金属

被测面积的直径大于10mm

仅用于铜上镀铬

N400型测头0~40mm

       --------

被测面积的直径小于10mm

       --------

       --------

塑料、印刷线路非金属基体

被测面积的直径大于7mm

CN02型测头10~200mm

CN02型测头10~200mm
